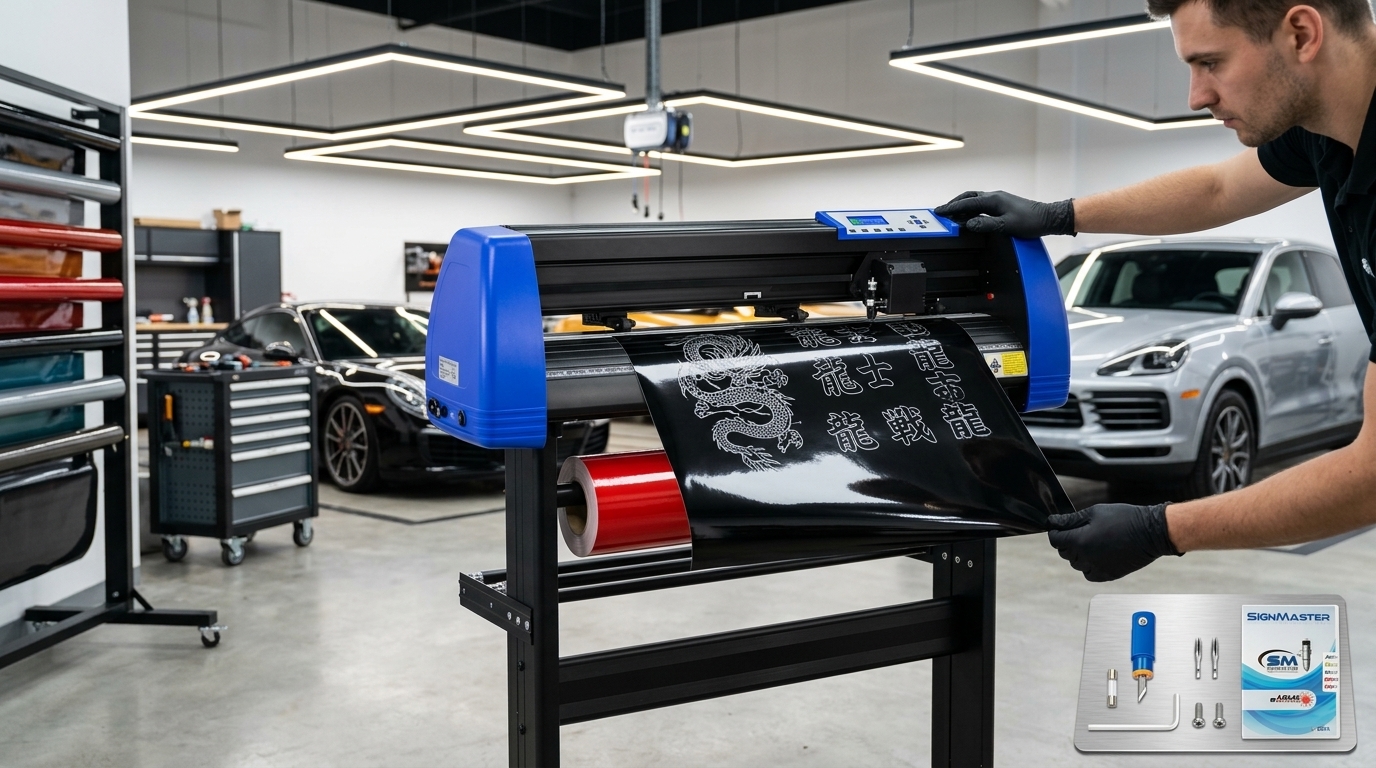

Un plotter de corte como el AmericanCutt es la herramienta central para talleres gráficos, rotulación vehicular, personalización de prendas y señalética. Configurar correctamente la presión de la cuchilla, el arrastre del material y el software de corte garantiza cortes limpios, despelillado rápido y cero desperdicio de material.
Elementos Básicos de Trabajo
Gancho o punzón de despelillado (weeding tool).
Plotter de corte AmericanCutt (con cable USB/Serial o conexión de corte).
Cuchilla de corte (45° para viniles estándar o 60° para materiales gruesos/reflectivos).
Portacuchillas con ajuste milimétrico.
Software de diseño y corte (CorelDRAW, Illustrator o software de corte compatible como SignMaster / Flexi).
Rollo o pliego de vinil adhesivo o textil.
Paso a Paso para Operar el Plotter AmericanCutt
2. Carga y alineación del vinil: Levanta las palancas de los rodillos de presión (pinch rollers). Introduce el vinil desde la parte trasera asegurándote de que los rodillos queden posicionados exactamente sobre las zonas ranuradas o marcas del eje metálico. Baja las palancas para fijar el material bien recto.
1. Ajuste y calibración de la cuchilla: Inserta la cuchilla dentro del portacuchillas. La punta debe sobresalir apenas el grosor del vinil (aproximadamente 0.5 mm, casi imperceptible al tacto). Si sobresale demasiado, perforará el papel base (liner).
3. Ajuste de fuerza y velocidad en el panel:
Para viniles más densos (reflectivos o fibra de carbono): Aumenta la presión gradualmente según la densidad de la lámina.
Para vinil de corte estándar (PVC brillante o mate): Configura una velocidad media (200-400 mm/s) y una fuerza aproximada entre 80 g y 120 g.
4. Prueba de corte (Test Cut): Presiona el botón TEST en el panel del AmericanCutt. La máquina cortará un pequeño patrón (usualmente un triángulo dentro de un cuadrado). Retira el vinil de prueba: el cuadro debe despegarse fácilmente sin haber cortado ni marcado profundamente el papel base.
5. Envío del archivo desde el computador: Vectoriza tu diseño, convierte los textos a curvas y define el origen de corte (Origin) en la máquina. Si vas a cortar vinil textil, recuerda activar siempre el modo Espejo (Mirror) antes de enviar.
6. Despelillado y aplicación: Una vez finalizado el corte, corta la lámina sobrante y utiliza un punzón o gancho de rotulación para retirar los excesos internos y externos del diseño, dejando listo el gráfico para colocarle papel transfer (cinta de transferencia).
Consejo clave de mantenimiento: Limpia periódicamente el interior del porta cuchillas con aire comprimido para evitar que residuos de pegamento o polvo atasquen el rodamiento de giro libre de la cuchilla.
